显卡

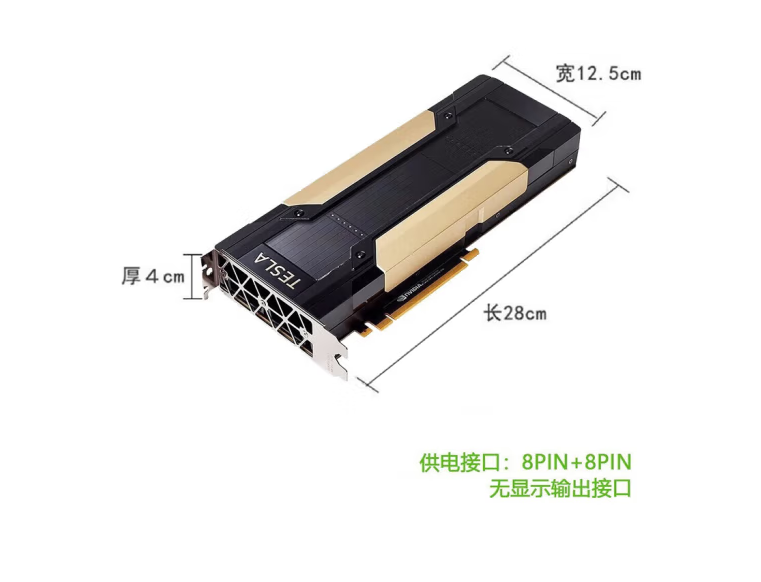

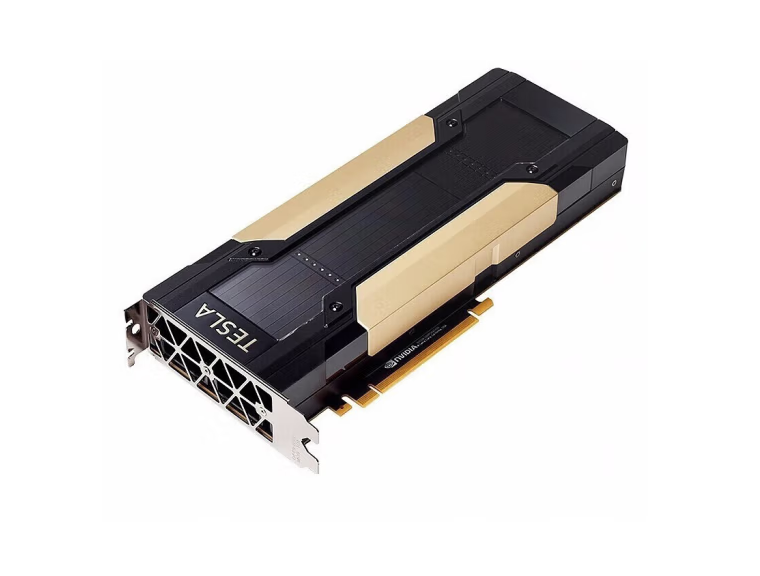

NVIDIA V100显卡是**一款基于Volta架构的高性能计算平台，专为深度学习、机器学习、高性能计算（HPC）和图形计算而设计**。以下是对V100相关信息的具体介绍：

1. **性能参数**

   - **核心架构**：V100基于NVIDIA的Volta架构开发，采用了台积电12nm工艺制造，集成了210亿个晶体管[^3^]。该架构提供了强大的并行处理能力，适用于复杂的计算任务。

   - **CUDA核心数量**：V100具有5120个CUDA核心，这些核心可以加速各种并行计算任务[^2^][^3^]。

   - **Tensor核心数量**：V100拥有640个Tensor核心，专门用于深度学习任务，提供高达130TFlops的深度学习性能[^1^][^3^]。

   - **显存容量**：V100配备了16GB或32GB的HBM2显存，内存带宽为900 GB/s，这一配置确保了在处理大量数据时的高效性[^2^]。

2. **技术创新**

   - **NVLink技术**：V100支持NVIDIA的NVLink技术，这是一种高速互联技术，可以实现多块GPU之间的高速互联，进一步提升计算性能和并行计算能力[^1^][^3^]。

   - **机密计算能力**：V100具备机密计算能力，能够在使用GPU时保护数据的机密性和完整性[^1^]。

3. **市场应用**

   - **数据中心**：V100主要面向数据中心应用，为云计算、大数据分析和人工智能提供强大的计算支持[^2^]。

   - **云服务提供商**：V100已被多家中国大型云服务提供商采用，包括阿里巴巴、百度和腾讯的云部门[^4^]。

   - **市场需求**：由于生成式AI的流行，对基于V100的高性能GPU需求激增，导致其市场价格大幅上涨[^2^]。

总的来说，NVIDIA V100显卡凭借其卓越的性能、技术创新和广泛的应用场景，成为了高性能计算领域的佼佼者。它不仅满足了数据中心和云服务提供商的需求，也推动了人工智能和深度学习技术的发展。
